Ziele:
1). Ich weiß was ein OSI-Referenzmodell ist.
2). Ich kenne die einzelnen Schichten des OSI-Referenzmodells und ihre Aufgaben.
3). Ich kann das OSI-Referenzmodell grafisch darstellen.
4). Ich kann Begriffe aus diesem Thema vom Englischen ins Deutsche übersetzen und erklären.
5). Ich kann mit Visio darstellen, wie die einzelnen Schichten des OSI-Referenzmodells funktionieren.
6). Ich kann Horizontale und Vertikale Kommunikation erklären.
Lernnachweis
Meine erreichten Ergebnisse werden im Fachgespräch präsentiert werden. Desweiteren habe ich grafisch mit Visio dargestellt, wie die einzelnen Schichten funktionieren
Weg:
Ich benötige Visio, um das Referenzmodell grafisch darzustellen.
Desweiteren brauche ich Word und das Internet, zum bearbeiten der Aufgaben.
Auswertung:
Ich bin mit dieser Woche nicht so gut klargekommen, da es eine Menge Aufgaben zu bearbeiten gab. Mit meinem Ergebnis bin ich daher nicht so zufrieden, ich hätte einiges mehr schaffen können. Außerdem war es leider nicht anders möglich, dass der Termin für das Fachgespräch erst Wochen später ist.
OSI (Open Systems Interconnection) reference model – OSI-Schichtenmodell. Ist von der Internationalen Organisation für Normung (ISO) entwickelt worden und zur Kommunikationsprotokollation von Rechnernetzen gedacht.
task group – Aufgaben Gruppe.
layer – Schicht des Modells.
physical layer – Bitübertragungsschicht. Unterste Schicht, welche elektrische, mechanische und weiter funktionale Hilfsmittel zur Verfügung stellt, um physische Verbindungen zu aktiveren, bzw. deaktivieren.
data link layer – Datenverbindungsschicht/Sicherungsschicht. Soll eine weitgehend sichere und fehlerfreie Übertragung gewährleisten und den Zugriff auf das Übertragungsmedien regeln.
network layer – Netzwerkschicht. Sorgt dafür, das Pakete weitergeschickt werden und für das Schalten von Verbindungen.
transport layer – Transportschicht. Aufgaben der Transportschicht sind die Stauvermeidung und die Segmentierung der Daten.
session layer – Sitzungsschicht. Behebt Probleme und sorgt für die Prozesskommunikation zwischen zwei Systemen.
presentation layer – Darstellungsschicht. Ermöglicht den korrekten Datenaustausch zwischen zwei Systemen, durch Veränderung der
Darstellung von den Daten.
application layer – Anwendungsschicht. Verschafft den Anwendungen Zugriff auf das Netz.

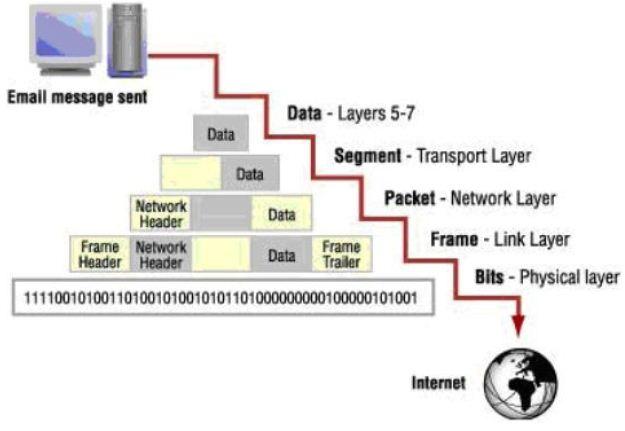

applications - oriented layers – Anwendungsorientierte Schicht. Diese gibt es nur für die oberen 5-7 Schichten.
transport-oriented layers – Transportorientierte Schicht. Für die unteren 1-4 Schichten.
sublayer -
MAC (Media Access Control) layer – Mediumszugriff steuern. Diese Teilschicht steuert, auf welche Daten der Computer zugreifen kann.
MAC address – Jeder Computer hat eine MAC Adresse. Sie ist dafür da, dass ein Gerät eindeutig identifiziert werden kann.
LLC (Logical Link Control) – Logische Link Steuerung. Steuert die Frame Synchronisation und die Fehlerprüfung.
frame synchronization – Rahmensynchronisation.
flow control – Datenflusssteuerung.
error checking – Fehlerprüfung.

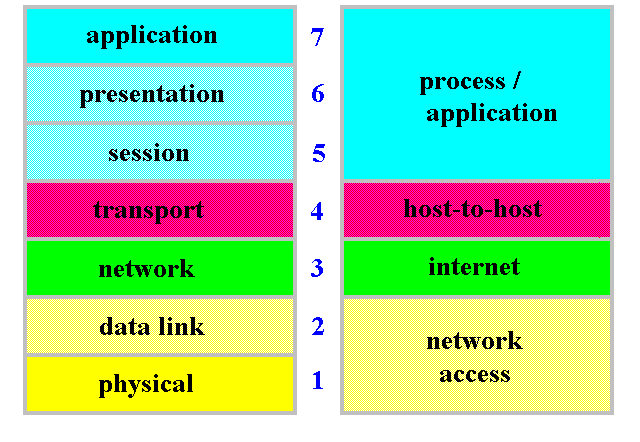

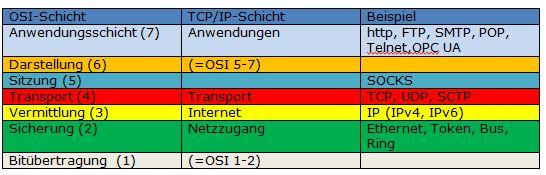

Schicht 7 – Die Anwendungsschicht: In dieser Schicht werden die
Kommunikationsteilnehmer erkannt, die Dienstqualität festgelegt, die Benutzerauthentifizerung und Vertraulichkeit berücksichtigt und viele Beschränkungen in Bezug auf die Datensyntax identifiziert. Es handelt sich bei dieser Schicht nicht um die Anwendung selbst, obwohl manche Anwendungen die Funktionen dieser Schicht ausüben.
Schicht 6 – Die Darstellungsschicht: In dieser Schicht, die in der Regel Teil eines
Betriebssystems ist, werden die ein- und ausgehenden Daten von einem
Darstellungsformat in ein anderes konvertiert (beispielsweise von einem Textstrom in ein Popup-Fenster mit dem neu eingetroffenen Text). Diese Schicht wird teilweise auch Syntaxschicht genannt.
Schicht 5 – Die Sitzungsschicht: In dieser Schicht wird die Kommunikation zwischen den Anwendungen auf jeder Seite eingerichtet, koordiniert und beendet. Die Schicht befasst sich mit der Koordination der Sitzung und der Verbindung.
Schicht 4 – Die Transportschicht: Diese Schicht kümmert sich um die Steuerung zwischen den Endpunkten (beispielsweise um festzustellen, ob alle Pakete eingetroffen sind) sowie um die Fehlerkorrektur. Sie stellt einen vollständigen Datentransfer sicher.
Schicht 3 – Die Vermittlungsschicht: Diese Schicht kümmert sich um das Routing der Daten. Sie leitet die Daten bei ausgehenden Übertragungen in die richtige Richtung zum richtigen Ziel und empfängt die eingehenden Übertragungen auf Paketebene. Die Vermittlungsschicht ist für das Routing und die Weiterleitung zuständig. In der Vermittlungsschicht geht es darum, die Adressen der benachbarten Netzwerkknoten zu kennen, Routen und Dienstgüten festzulegen und die Weiterleitung von eingehenden, für die lokalen Domänen bestimmten Nachrichten an die Transportschicht. Ein Router ist ein Schicht-3-Gerät, obwohl neuere Switches teilweise auch über Schicht-3-Funktionalität verfügen. Die Internet-Protokoll-Adresse (IP-Adresse) ist eine Schicht-3-Adresse.
Schicht 2 – Die Sicherungsschicht: Diese Schicht kümmert sich um die Synchronisierung für die Bitübertragungsschicht und das Bit-Stuffing (das Einfügen von Bits) für Zeichenketten, in denen die Zahl 1 mehr als 5mal vorkommt. Sie kennt und verwaltet das Übertragungsprotokoll. Bei der Sicherungsschicht geht es um das Bewegen der Daten über physikalischen Verbindungen im Netzwerk. In einem Netzwerk leitet der Switch Datennachrichten in Schicht 2 weiter; dabei nutzt der Switch die MAC-Adresse (Media Access Control), um das Ziel der Nachricht zu identifizieren. Die Sicherungsschicht umfasst zwei Subschichten, die in den IEEE-802-LAN-Standards beschrieben werden:
Media Access Control (MAC) und Logical Link Control (LLC). Die Datensicherungsschicht stellt sicher, dass eine Verbindung hergestellt wurde, teilt die Output-Daten in Datenrahmen und verarbeitet Datenempfangsbestätigungen. Sie stellt außerdem sicher, dass die eingehenden Daten erfolgreich empfangen wurden, indem sie die Bitmuster an bestimmten Stellen der Rahmen untersucht.
Schicht 1 – Die Bitübertragungsschicht: Diese Schicht transportiert den Bitstrom durch das Netzwerk auf der elektrischen und mechanischen Ebene. Sie stellt die für das Senden und Empfangen von Daten auf dem Medium erforderliche Hardware bereit.
